目前，随着国家建设海绵城市政策的导向，大空隙排水路面逐渐成为城市道路新建或者大修的选择方案。但随着空隙率的增加，虽然排水和降噪效果增强，但采用传统的高粘度改性沥青的排水沥青混合料的性能衰减迅速，特别是其耐久性受到严重的影响，容易产生飞散、掉粒等现象。因此本公司开发出性能更加优异的高粘度改性沥青——高耐久高粘度改性沥青。

大孔隙开级配沥青混合料（OGFC）的功能为排水、降噪及抗滑，其空隙率范围为18~23%。OGFC的性能取决于沥青结合料的品质与矿料的组成结构，国内外已研发了OGFC专用高粘度改性沥青，提出了矿料组成设计方法，并已进行了工程应用。

对于OGFC路面，其空隙率越大，排水效果越明显；最大公称粒径越小，降噪效果更明显。而空隙率增加、最大公称粒径的减少均使得OGFC的性能降低。为确保OGFC路面的耐久性，目前常用的OGFC空隙率为20%，最大公称粒径不小于9.5mm，路面厚度为4cm。

OGFC的耐久性主要是指沥青结合料的耐久性，市场上常规应用的高粘度改性沥青，能够满足中轻交通车辆荷载的使用要求，尤其适用城市高架道路。但对于交叉口、车辆小转弯半径区域以及重载道路，排水路面容易产生脱粒，车辙等一系列损坏。为此，上海城建日沥特种沥青有限公司结合我国以及日本排水路面应用的具体情况，研制了高耐久型高粘度改性沥青，用以提高OGFC的耐久性、抗飞散性以及抗剪切扭转性。同时在确保使用品质的前提下，可将空隙率增大为23%、最大公称粒径降低为4.75mm。

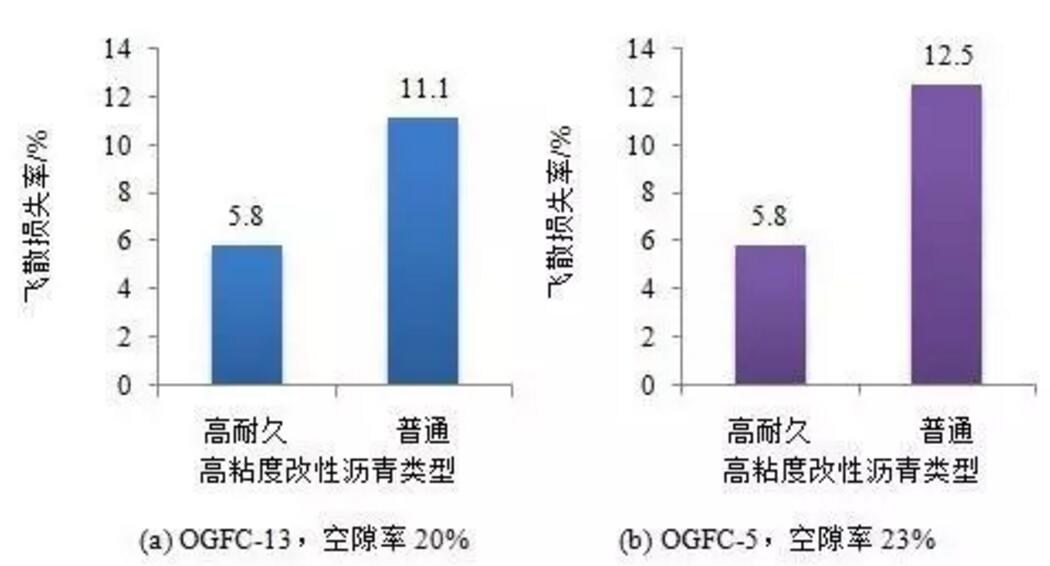

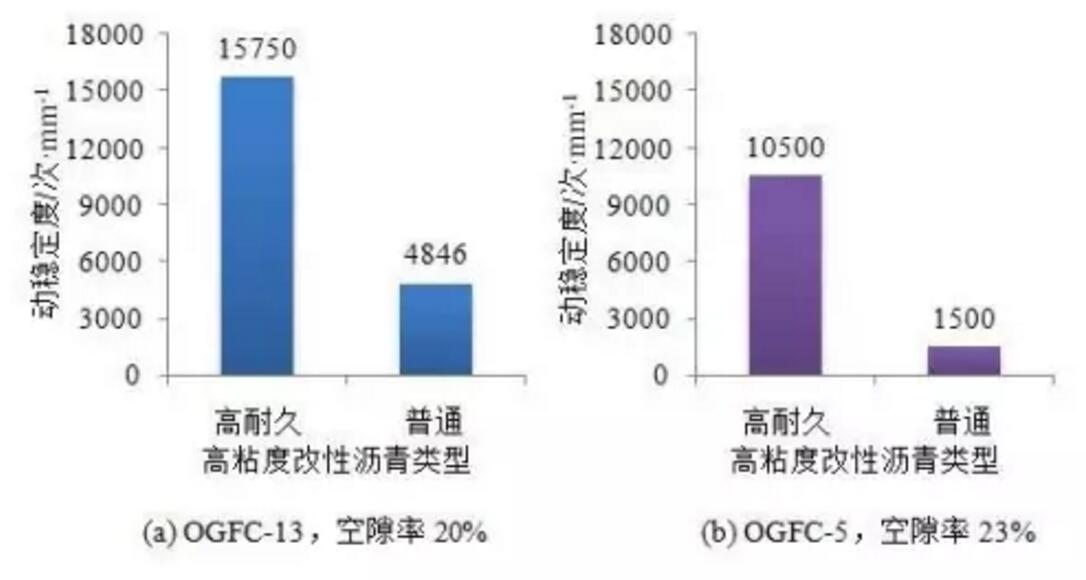

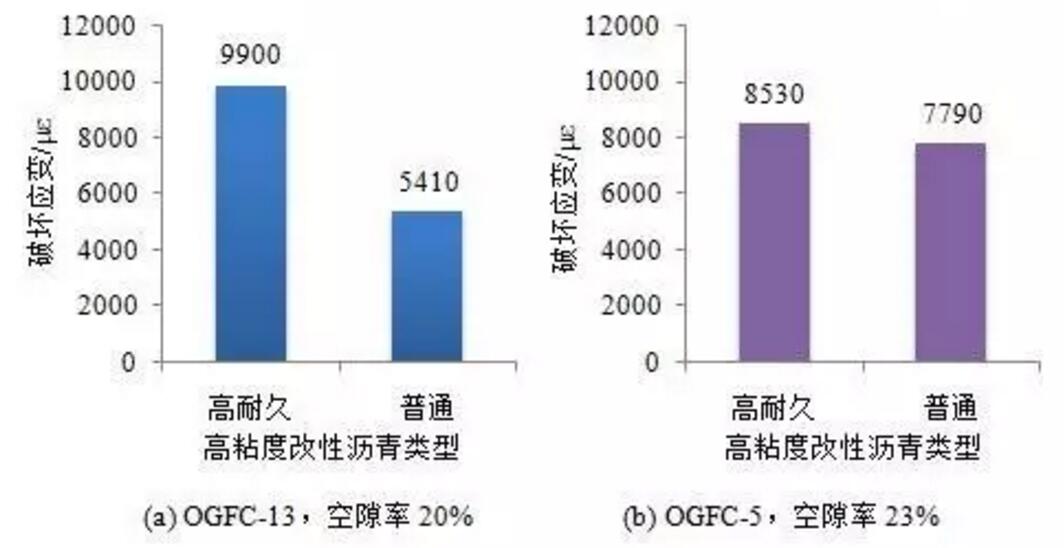

与普通高粘度改性沥青相比，高耐久高粘度改性沥青的稠度较大，延展性及耐热氧老化性能较好。高耐久高粘度改性沥青提升了OGFC混合料的高温性能、抗飞散能力及低温性能，其中高温性能的提升最为显著。OGFC的空隙率较大（≥23%），公称最大粒径较小（≤4.75mm）时，使用高耐久高粘度改性沥青可满足使用需求。

与普通高粘度改性沥青相比，高耐久高粘度改性沥青具有更高的稠度，更好的延展性及抗老化性能，进而可提升OGFC混合料的高温性能、抗飞散能力及低温性能。可有效应对常规高粘度改性沥青排水路面重载路段的车辙损坏，以及排水路面交叉口，小转弯半径区域因剪切、扭转共同作用引起的骨料飞散现象。采用该类沥青，在保证空隙率为23%，以及混合料路用性能的前提下，最大公称粒径减小至4.75mm，可有效减薄排水降噪路面厚度。

来源：城建日历
