行业背景：改性沥青混合料施工温度普遍较高、排放较大

无论是湿法SBS改性沥青，还是拌和楼外加型沥青混合料改性添加剂，改性沥青混合料基本在175-185℃的拌和高温下才能达到较好的改性效果。这种高温拌和既严重增加了沥青的老化程度，又导致能耗费用严重增加，氮化物和硫化物等有害烟尘排放大幅度增加。根据测算，改性沥青混合料比普通基质沥青拌和温度（150-160）增加约25℃，燃油增加约3kg/吨混合料，烟尘排放增加70%以上。

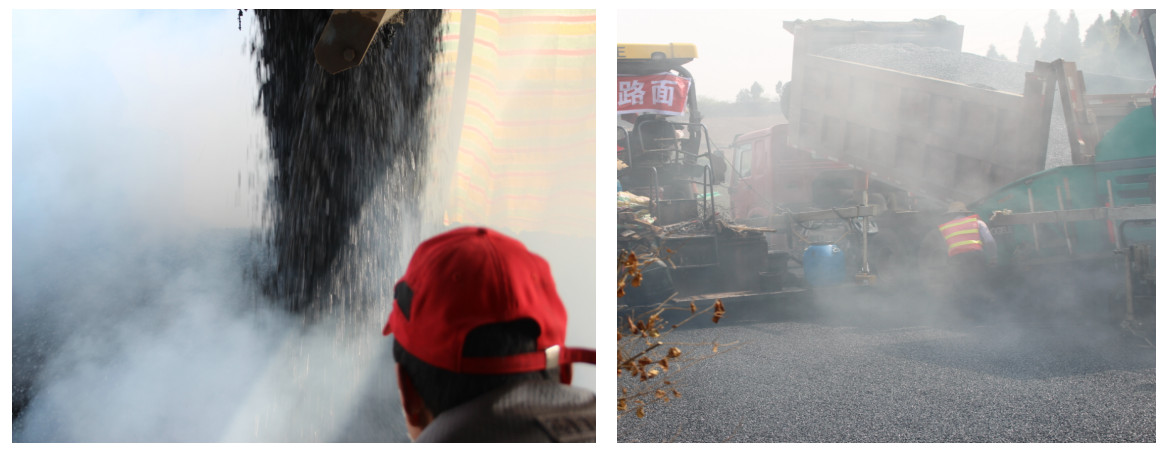

改性沥青混合料高温拌和后下料及摊铺现场烟尘较大

为解决改性沥青混合料施工温度过高问题，各种沥青温拌技术应运而生，可以将施工温度降低20-30℃仍能正常压实，在行业作为节能减排的重要技术措施推广。但由于温拌材料价格较为昂贵，每吨沥青混合料需要增加25元左右的材料成本，导致其推广范围很小；更为重要的是，市场上许多温拌剂还降低了改性沥青混合料的抗车辙、疲劳等路用性能，而不是提高路面耐久性，这进一步制约了温拌技术的技术价值和市场空间。

材料革新：国路高科推出温拌型干法SBS改性剂（SBS-W）

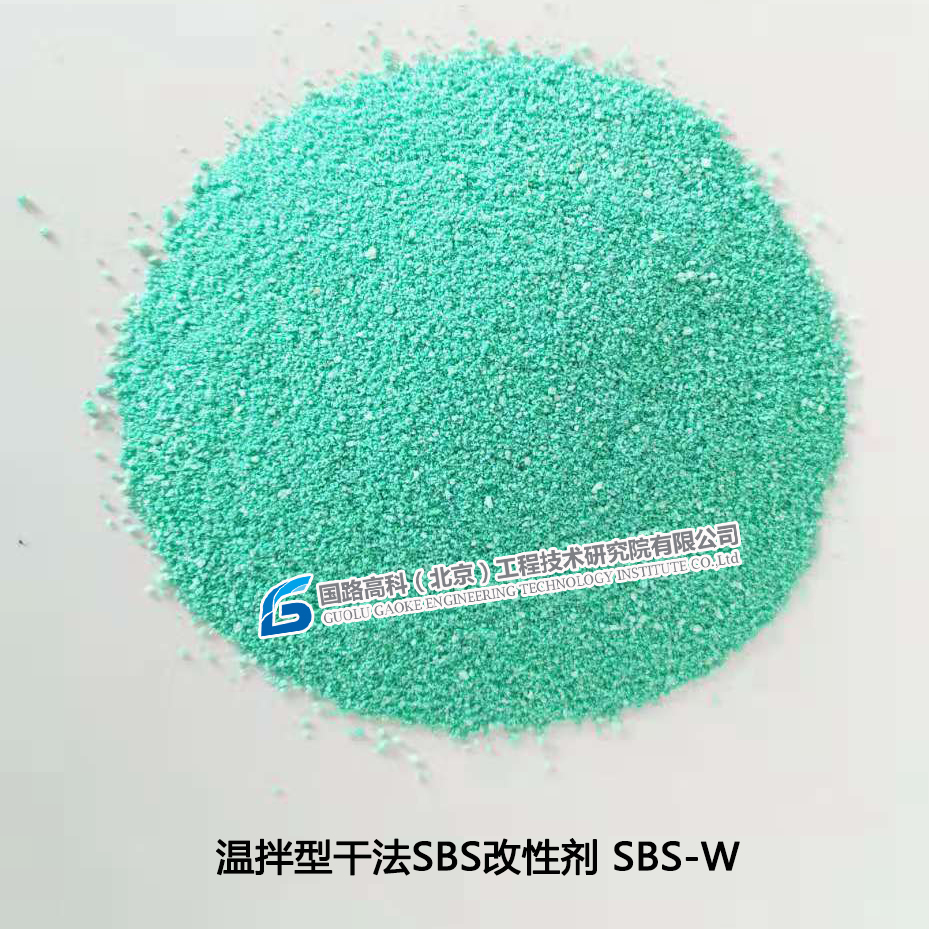

在国家碳中和战略、交通运输部绿色公路发展背景下，国路高科（北京）工程技术研究有限公司在干法SBS改性剂研发体系基础上，将小分子SBS和有机降粘技术相结合，成功研制了一种温拌型干法SBS改性剂（SBS-W）,在行业首次实现SBS改性和温拌的一体化。在使用时，SBS-W可作为外加剂直接投入沥青拌合楼生产改性沥青混合料，160℃拌和即可充分熔融并实现改性效果，在实现降低改性沥青混合料生产温度、摊铺温度近20℃的同时，所生产的沥青混合料仍然达到SBS改性沥青混合料相仿水平，且摊铺碾压工艺无需进行特殊调整。

左图为SBS改性沥青混合料180℃拌和，右图为温拌型干法SBS改性沥青混合料160℃拌和

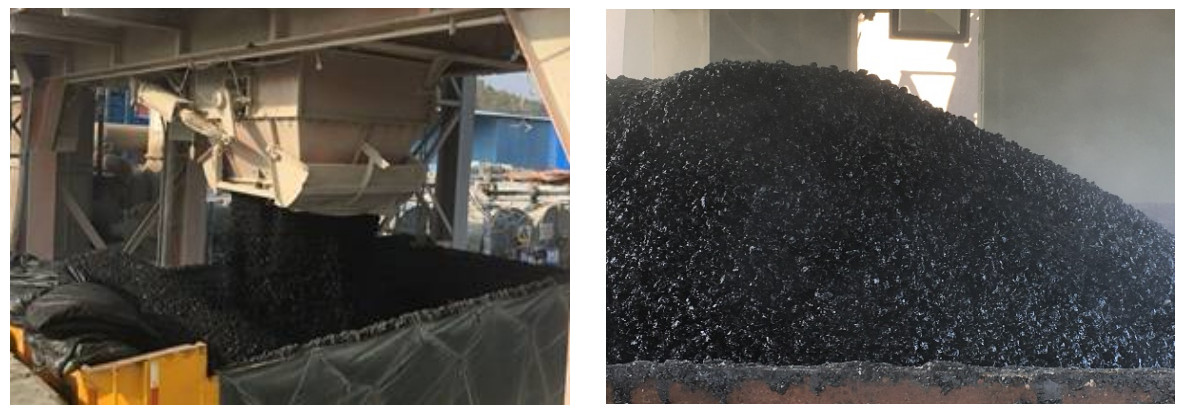

温拌型干法SBS改性沥青混合料拌和后下料基本无烟尘、混合料外观良好

同时，温拌型干法SBS改性技术继承了干法SBS技术体系中“避免改性沥青性能衰减问题、规避改性指标调配比现象、降低改性沥青混合料质量监管难度”等一系列优点，满足温拌功能需求的同时，提高沥青路面寿命。

优质低价：性能优良、节能环保，用户成本低

国路高科温拌型干法SBS技术，虽然增加了温拌功能，但主要成分仍为SBS改性剂。温拌型干法SBS熔融后，改性沥青混合料与热拌SBS改性沥青混合料一致，性能优良、高低温兼顾。

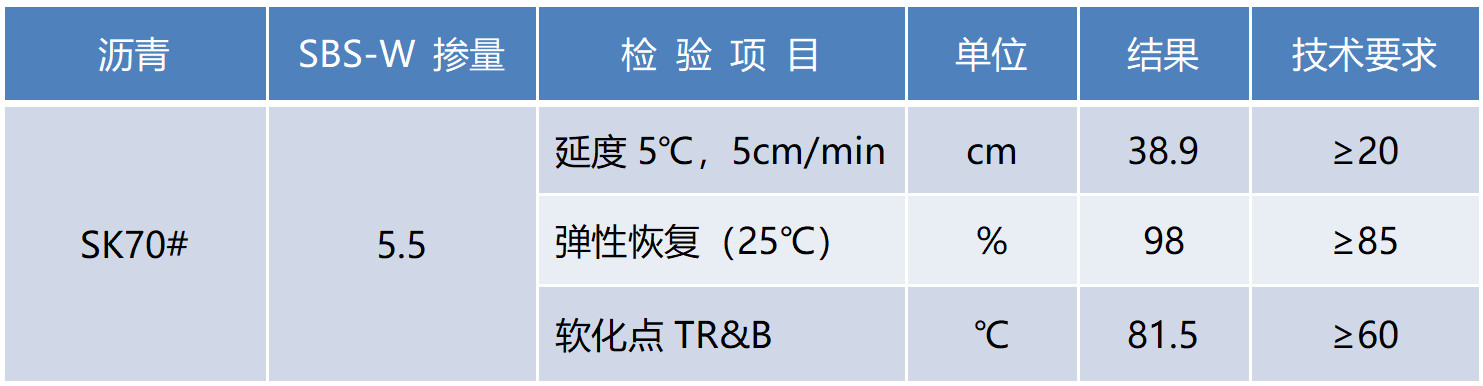

温拌型干法SBS改性沥青性能检测（SBS-W与沥青混合剪切20min验证）

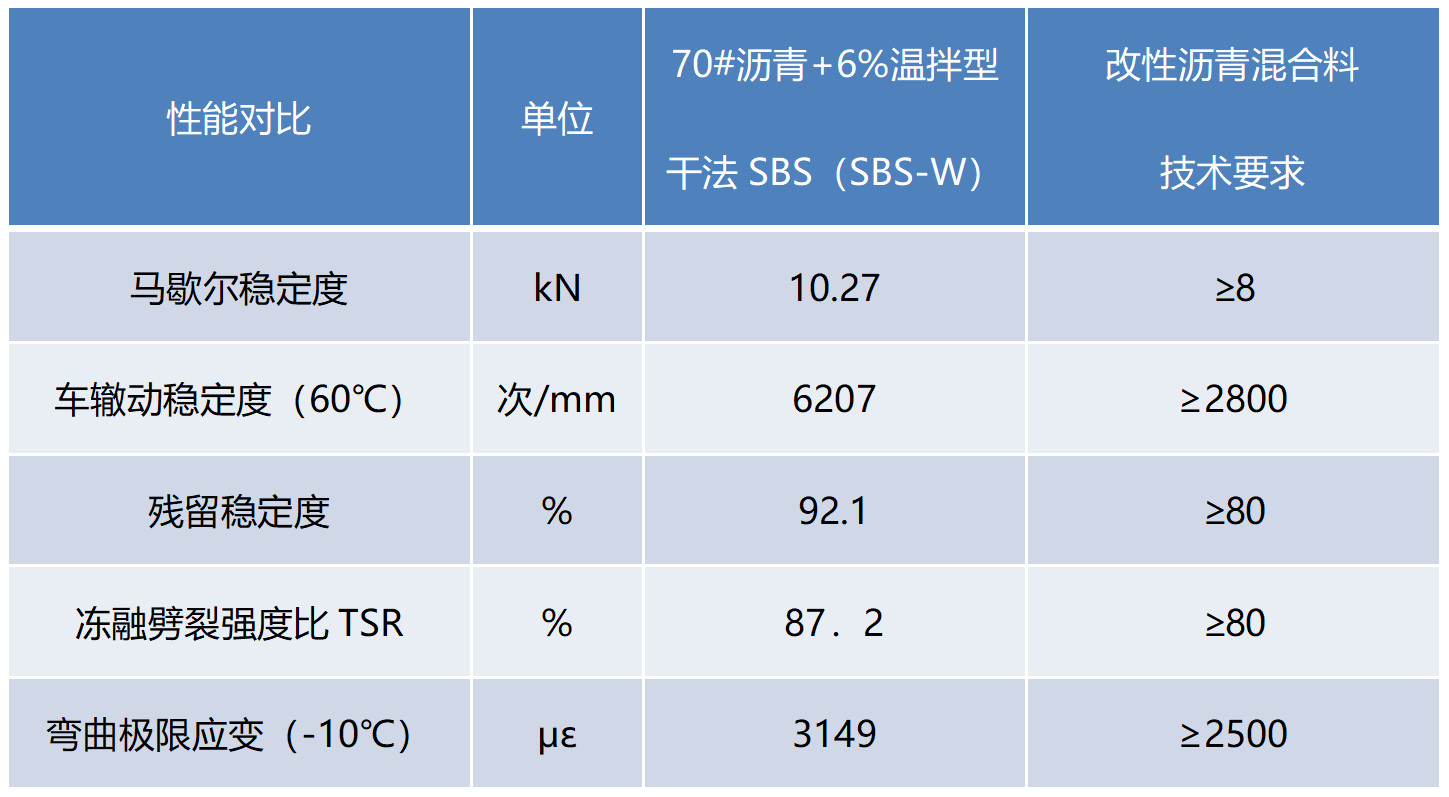

温拌干法SBS改性沥青混合料（AC-13）性能评价（160℃拌和、145℃成型）

适用场合

1可在高海拔地区、春冬乍暖乍寒等低温环境施工，确保SBS改性沥青混凝土的压实效果满足要求；

2在隧道和市政工程应用改性沥青混凝土时，施工温度降低20℃，避开高温烟气集中排放范围，可减少综合排放70%以上；同时，国路高科研发团队还在其中引入了隧道阻燃剂，使其复合成为温拌阻燃型干法SBS改性剂，通过一种材料满足隧道沥青路面对改性、温拌、阻燃的三种需求，施工变得简单方便，经济性也显著提升。

3在普通路段，可全面替代现有的湿法SBS改性沥青生产模式，在解决SBS改性沥青储存变质和管控难题的同时，实现“干法+温拌”的双重节能减排。根据干法SBS生产和湿法胶体磨改性沥青工厂工艺的对比，干法较湿法模式节约90%的能源消耗（折合32万吨标准煤，见下图），融入温拌技术后，拌合楼温度可降低20℃，据此计算，每吨改性沥青混合料可节约燃料油3公斤，如全面应用，全行业16亿吨改性沥青混合料可再实现48万吨燃料油（约合67.2万吨标准煤）的节能效果。与干法工艺合并计算，可实现约100万吨标准煤（相当于北京市所有能耗的1.7%）的节能减排效益，这无疑将为交通运输部绿色公路建设提供重大技术支撑，为国家碳中和、碳达峰战略贡献公路力量。

典型工程案例

1. 低温环境施工

2019年9月份在国道109线那曲至拉萨公路改建工程那样段应用了温拌型干法SBS技术。由于那羊段地理位置海拔5000米左右，昼夜温差大且沥青路面施工适宜施工时间段很短。因此在9月份，为了延长沥青路面施工时间，采用了温拌型干法SBS改性技术。

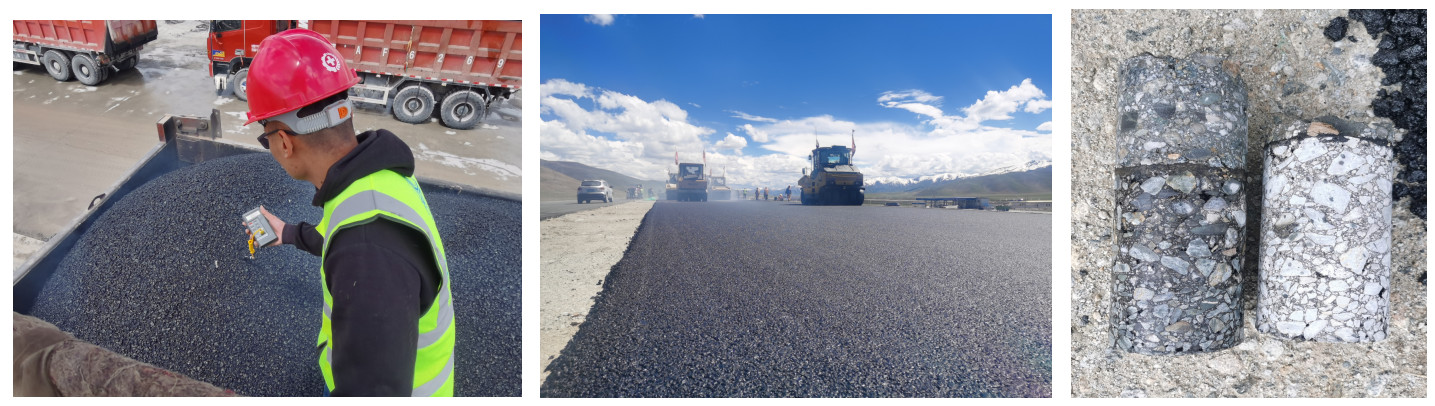

温拌干法SBS改性沥青混合料低气温条件下，碾压效果良好

2. 典型工程案例（隧道施工减少排放）

隧道沥青路面施工一直是一个难题。一般的改性沥青都要求高温施工，而温拌剂应用不仅增加投资，且基本都会降低改性沥青混合料性能。SBS-W很好的克服了这些问题，既实现了优良的改性，同时可降低20℃施工，减少70%以上的烟尘和有害气体排放，同时比使用“改性沥青+温拌剂”方案降低成本约60%，具有巨大的经济技术价值和环保社会效益。

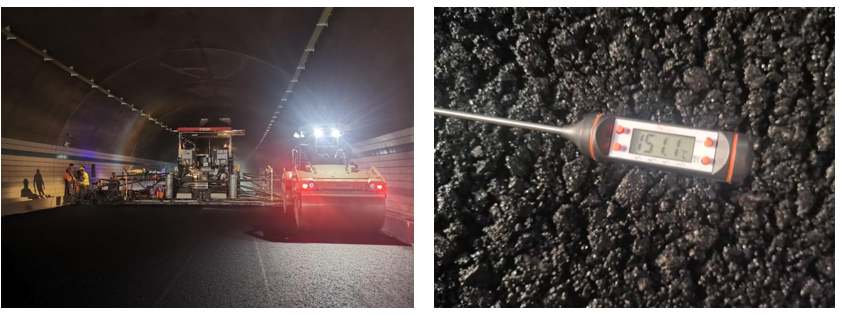

老谷高速隧道施工(SBS-W改性沥青混合料)

广东韶新高速温拌施工(SBS-W改性沥青混合料)

滨州G340温拌施工(SBS-W改性沥青混合料)
